​Snelwerkende zekering versus gewone zekering: wat is het echte verschil?

Bij het ontwerpen van vermogenselektronische systemen bepaalt de keuze van de zekeringen rechtstreeks de veiligheidsmarges van de apparatuur en de effectiviteit van de foutbeveiliging. Wanneer ze worden geconfronteerd met snelwerkende zekeringen versus gewone zekeringen, maken veel ingenieurs ruwe keuzes die uitsluitend zijn gebaseerd op de nominale stroom en spanning, waarbij ze fundamentele verschillen in materiaalkunde, responsmechanismen en toepassingsscenario's over het hoofd zien. Dit toezicht kan ernstige risico's met zich meebrengen bij nieuwe energie- en energieopslagsystemen.

Dit artikel biedt een systematische analyse van de belangrijkste verschillen tussen snelwerkende zekeringen en gewone zekeringen – van structureel ontwerp en smeltmechanismen tot toepassingsgrenzen – om ingenieurs te helpen nauwkeurige selectiebeslissingen te nemen.

Structuur en materialen: van "metaaldraad" tot "precisie smeltbaar element"

Het smeltbare element van een gewone zekering is doorgaans gemaakt van geometrisch gevormde metaaldraad, met een eenvoudige structuur en lage productiekosten. De smeltlogica is afhankelijk van Joule-warmte die wordt gegenereerd door de overbelastingsstroom zelf; wanneer de warmteophoping het smeltpunt bereikt, smelt het element en wordt het circuit geopend. Dit ontwerp maakt het geschikt voor scenario's waarin snelle respons niet cruciaal is, zoals overbelastingsbeveiliging voor kabels en draden.

De snelwerkende zekering is echter speciaal geoptimaliseerd qua materiaal en structuur. Het smeltbare element is gemaakt van puur zilver, verzilverd koper of puur koper, in de vorm van een rechthoekige dunne strook met versmalde halzen met ronde gaten en vooraf gepositioneerde soldeerpunten met een laag smeltpunt op specifieke locaties. De vindingrijkheid van dit ontwerp ligt in het feit dat wanneer een overbelasting of een lage meervoudige kortsluitstroom optreedt, de soldeerplek eerst smelt en door een metallurgisch effect de snelle doorsnijding van het element bij de vernauwde hals versnelt, waardoor een circuitonderbreking in microseconden tot milliseconden wordt bereikt.

In wezen zijn gewone zekeringen afhankelijk van 'natuurlijke warmteaccumulatie', terwijl snelwerkende zekeringen 'actief versneld breken' bereiken door middel van structurele en materiaaltechniek - dit is het meest fundamentele verschil tussen de twee.

Reactiesnelheid: de kloof tussen milliseconden en microseconden

Reactiesnelheid is het meest intuïtieve onderscheid tussen de twee zekeringstypen.

Voor gewone zekeringen is de smelttijd omgekeerd evenredig met het veelvoud van de overbelastingsstroom: hoe hoger de stroom die de nominale waarde overschrijdt, hoe korter de smelttijd; omgekeerd kan de smelttijd bij lagere overbelastingsveelvouden oplopen tot enkele seconden of zelfs langer. Deze "tijdvertragings"-eigenschap is acceptabel bij kabelbescherming omdat kabels een bepaalde thermische capaciteit hebben en overbelastingsvermogen op korte termijn hebben.

Snelwerkende zekeringen gedragen zich heel anders. Dankzij het "versnellende" mechanisme van soldeerpunten met een laag smeltpunt en het stroomdichtheidsconcentratie-effect van de versmalde nekstructuur kunnen snelwerkende zekeringen het circuit binnen milliseconden of zelfs microseconden vrijmaken. Deze extreme snelheid wordt niet nagestreefd omwille van zichzelf, maar om de foutstroom te verwijderen binnen de tijdslimiet die halfgeleiderapparaten (zoals IGBT's, SiC MOSFET's en gelijkrichterdiodes) kunnen weerstaan ​​- de thermische tolerantie van halfgeleiders bedraagt ​​doorgaans slechts in de orde van milliseconden, en gewone zekeringen kunnen niet aan deze beschermingseis voldoen.

Toepassingsscenario's: Beschermingsdoelen definiëren selectielogica

De toepassingsgrenzen van snelwerkende en gewone zekeringen worden uiteraard bepaald door hun respectievelijke responskarakteristieken.

Gewone zekeringen worden voornamelijk gebruikt voor overbelastings- en kortsluitbeveiliging van kabels en draden. Kabels bezitten een bepaalde thermische traagheid; kortstondige overbelastingen veroorzaken niet onmiddellijk schade aan de isolatie, dus een bepaalde vertraging in de werking van de zekering is toegestaan. Dit verklaart waarom gewone zekeringen nog steeds veel worden gebruikt in de distributie van gebouwen en industriële elektriciteitsleidingen.

Snelwerkende zekeringen zijn daarentegen ontworpen om halfgeleidervoedingsapparaten en gelijkrichtersamenstellen te beschermen. In fotovoltaïsche omvormers, DC-laadstations en energieopslagconverters (PCS) zijn IGBT- en SiC-modules uiterst kwetsbaar voor overstroom: zodra er kortsluiting optreedt, moet de stroom binnen honderden microseconden worden opgeheven, anders zal het apparaat permanent beschadigd raken. Snelwerkende zekeringen zijn precies de oplossing voor deze eis.

Met name bij energieopslagsystemen (ESS) is de toepassing van hogesnelheidszekeringen van cruciaal belang. Kortsluitstromen in batterijclusters hebben een hoge gelijkspanning, een hoge stroomsterkte en geen natuurlijke nuldoorgang, waardoor strenge eisen worden gesteld aan de onderbrekingscapaciteit en de boogdovende prestaties. Hogesnelheids-DC-zekeringen voor energieopslag moeten niet alleen een snelle respons bieden, maar ook op betrouwbare wijze vlambogen doven zonder opnieuw te ontsteken onder DC-omstandigheden met hoge spanning, terwijl ze voldoende uitschakelvermogen bieden om de extreem hoge kortsluitstromen aan te kunnen die batterijclusters kunnen leveren.

IEC-classificatie: de technische kloof tussen aR en gG

Vanuit het perspectief van de zekeringstandaarden van de International Electrotechnical Commission (IEC) wordt het verschil tussen snelwerkende en gewone zekeringen verder gekwantificeerd en gestandaardiseerd.

Gewone zekeringen vallen meestal in degG(volledige kabelbescherming) klasse, die volledige bescherming tegen overbelasting en kortsluiting biedt, maar met relatief langere bedrijfstijden, geschikt voor algemene distributie en kabelbescherming.

Snelwerkende zekeringen behoren tot deaR(halfgeleiderbescherming met gedeeltelijk bereik) klasse. aR-zekeringen zijn speciaal ontworpen voor de bescherming van halfgeleiderapparaten, met extreem lage I²t-waarden (doorgelaten energie) en een sterk stroombegrenzend vermogen. Ze kunnen de foutstroom in een zeer vroeg stadium van een fout afsluiten, waardoor de foutenergie binnen het weerstandsvermogen van halfgeleiderapparaten wordt beperkt. aR-zekeringen zijn niet geschikt voor laag-meervoudige overbelastingsbeveiliging; deze functie is toegewezen aan besturingssystemen of contactors en vormt een duidelijke functionele hiërarchie.

Galaxy-zekering: snelle zekeringsoplossingen voor nieuwe energie en energieopslag

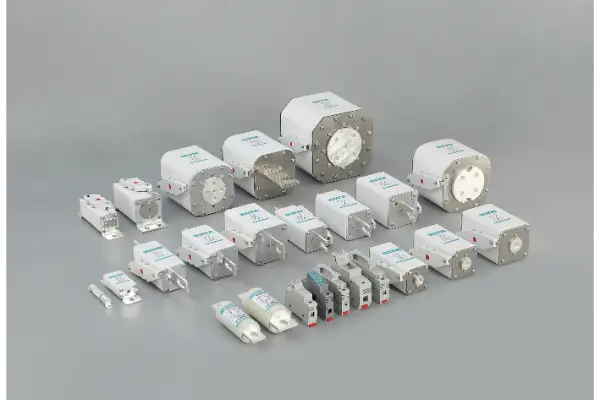

Galaxy-zekeringheeft meer dan 40 jaar ervaring in R&D en productie van zekeringen, waarbij diepgaande technische expertise is opgebouwd in het snelwerkende zekeringensegment. Voor nieuwe energietoepassingen zoals fotovoltaïsche omvormers, DC-laadstations en energieopslagconverters biedt Galaxy Fuse een uitgebreid assortiment hoogwaardige, snelle zekeringen.

Energieopslagsysteem Speciale hogesnelheidszekeringenzijn een belangrijk aandachtsgebied voor Galaxy Fuse. Energieopslagsystemen vragen veel meer van zekeringen dan algemene industriële toepassingen: gelijkspanningen tot 1500 V, kortsluitstromen die honderden kiloampère bereiken, en de behoefte aan absolute boogdoving en onderbrekingsbetrouwbaarheid in gesloten batterijomgevingen. De producten uit de Galaxy Fuse-energieopslagserie maken gebruik van puur zilveren smeltbare elementen en zeer zuivere kwartszand-boogdovende media, gecombineerd met geoptimaliseerde halsstructuurontwerpen, om respons op microsecondenniveau en betrouwbare onderbreking onder extreme foutomstandigheden te garanderen.

Kern technische voordelen:

●Puur zilveren/verzilverde koperen elementen:Laag smeltpunt en hoge geleidbaarheid zorgen voor een snelle reactie

●Geoptimaliseerde halsstructuur:Nauwkeurige controle van de smeltpunten voor consistente boogonderbreking

●Hoge zuiverheid kwartszand boog blussen:Absorbeert snel boogenergie en onderdrukt opnieuw ontsteken

●Volledige certificering:Producten voldoen aan IEC60269, GB13539 en andere internationale normen, waarbij meerdere series UL-, TUV- en CE-certificeringen hebben

●Volledige technische gegevensondersteuning:Biedt gemeten I²t-curven en afsnijstroomcurven, waardoor nauwkeurige systeembeschermingscoördinatieberekeningen voor ingenieurs mogelijk worden gemaakt

Conclusie

Het verschil tussen snelwerkende en gewone lonten reikt veel verder dan het oppervlakkige ‘snel versus langzaam’. Van materiaalselectie en structurele optimalisatie tot responsmechanismen en IEC-classificatie: de twee vertegenwoordigen totaal verschillende beschermingsfilosofieën.

Gewone zekeringen beschermen de "thermische capaciteit" van kabels; snelwerkende zekeringen beschermen het "fragiele venster" van halfgeleiders. In de huidige snelgroeiende nieuwe energie- en energieopslagsectoren is het begrijpen en correct benutten van de unieke waarde van snelwerkende zekeringen een essentiële vaardigheid voor elke vermogenselektronica-ingenieur.

Galaxy-zekering – meer dan 46 jaar toewijding aan hoogwaardige zekeringproductie, toegewijd aan het bieden van veilige en betrouwbare circuitbeveiligingsoplossingen voor wereldwijde nieuwe energie- en energieopslagsystemen.

Voor technische ondersteuning bij de selectie van snelle zekeringen voor energieopslag of nieuwe energieapparatuur, alstublieftNeem contact op met de Galaxy-zekeringtechnisch team.
