Hoe werken DC-schakelaars en zekeringen samen?

I. Functionele definitie: een tweelaagse beschermingsarchitectuur met duidelijk gedefinieerde rollen

DC-schakelaar: een bestuurbare uitvoerende schakelaar

Een DC-schakelaar is een elektromechanisch schakelapparaat dat DC-circuits met hoog vermogen verbindt en ontkoppelt onder commando's van het besturingssysteem. De kernfuncties van een laadstation zijn onder meer:

•Opladen start/stop-bediening: Sluit om het laadpad tot stand te brengen op commando van het BMS of de laadcontroller, en gaat open om de verbinding te verbreken na voltooiing.

•Noodisolatie: Voert een gecontroleerde stroomonderbreking uit na ontvangst van opdrachten wanneer het systeem abnormale omstandigheden detecteert, zoals te hoge temperatuur, overspanning of isolatiefouten.

•Beheer vóór opladen: Werkt met een voorlaadweerstand om de inschakelstroom te beperken voordat het hoofdcircuit wordt bekrachtigd, waardoor de buscondensatoren worden beschermd.

DC-zekering: een passief ultiem beschermingsapparaat

Een zekering is een beschermingselement voor eenmalig gebruik dat foutstromen betrouwbaar onderbreekt voordat deze onomkeerbare schade veroorzaken. De fundamentele verschillen tussen snelwerkende zekeringen van halfgeleiderkwaliteit die worden gebruikt in DC-laadstations en gewone industriële zekeringen zijn:

•Reactie op microsecondeniveau: Veel sneller dan de tientallen milliseconden die nodig zijn voor mechanische activering van de contactor.

•Stroombeperkend kenmerk: Beperkt de foutstroomenergie binnen de weerstandslimieten van stroomafwaartse stroomapparaten (IGBT/SiC).

•DC-boogdovende mogelijkheid: Betrouwbare onderbreking in 500V–1500V DC-systemen zonder risico op herontsteking.

•Positionering Samenvatting: De contactor is de gecontroleerde "veiligheidspoort"; de lont is de onmisbare 'laatste verdedigingslinie'.

II. De technische logica van gecoördineerde matching

Het ontwerp van de laadstationbescherming is verre van simpelweg het installeren van twee apparaten in dezelfde behuizing. Hun coördinatierelatie vormt de technische kernlogica van een gelaagde beschermingsarchitectuur.

Typische topologie van stroomcircuits

Netingang → AC/DC-module → DC-bus → Zekering → Hoofdschakelaar → Voorlaadschakelaar + weerstand → Voertuiginterface

Beschermingshiërarchie en responstiming

Typische faalwijzen als gevolg van niet-overeenkomende coördinatie

Kernontwerpcriterium: De doorlaatwaarde van de zekering I²t moet strikt kleiner zijn dan de kortsluitvastheid I²t-waarde van de beschermde contactor.

III. Vijf belangrijke technische parameters voor matching en selectie

1. Nominale spanning: DC-specifiek met ruime marge

Omdat gelijkstroom geen natuurlijk nuldoorgangspunt heeft, is boogdoving veel moeilijker dan bij wisselstroomsystemen. Daarom verschilt de selectielogica voor DC-specifieke apparaten fundamenteel van AC-apparaten.

Selectieprincipe: De nominale spanning van zowel de zekering als de contactor moet ≥ de maximale DC-busspanning van het systeem zijn.

•800V laadplatform → Aanbevolen 1000V DC of hoger

•1500V energieopslagsysteem → Moet 1500V DC of hoger selecteren

Technische waarschuwing: Verbied ten strengste het vervangen van AC-gecertificeerde producten door DC-specifieke apparaten. Het niet effectief doven van de boog tijdens een foutonderbreking kan catastrofale gevolgen hebben.

2. Nominale stroom: marge voor magneetschakelaars, I²t-berekening voor zekeringen

DC-schakelaar:

•De continue stroomsterkte moet hoger zijn dan de maximale uitgangsstroom van het laadstation.

•Technische ervaringsfactor: aanbevolen selectie van ongeveer 1,2×.

DC-zekering:

•De selectie mag niet uitsluitend gebaseerd zijn op de nominale stroom; I²t en breekvermogen moeten uitgebreid worden geëvalueerd.

•Het smelten van de zekeringen I²t moet lager zijn dan de weerstand I²t van de beschermde halfgeleidermodule (IGBT/SiC).

•Technische ervaringsfactor: aanbevolen selectie van ongeveer 1,5×.

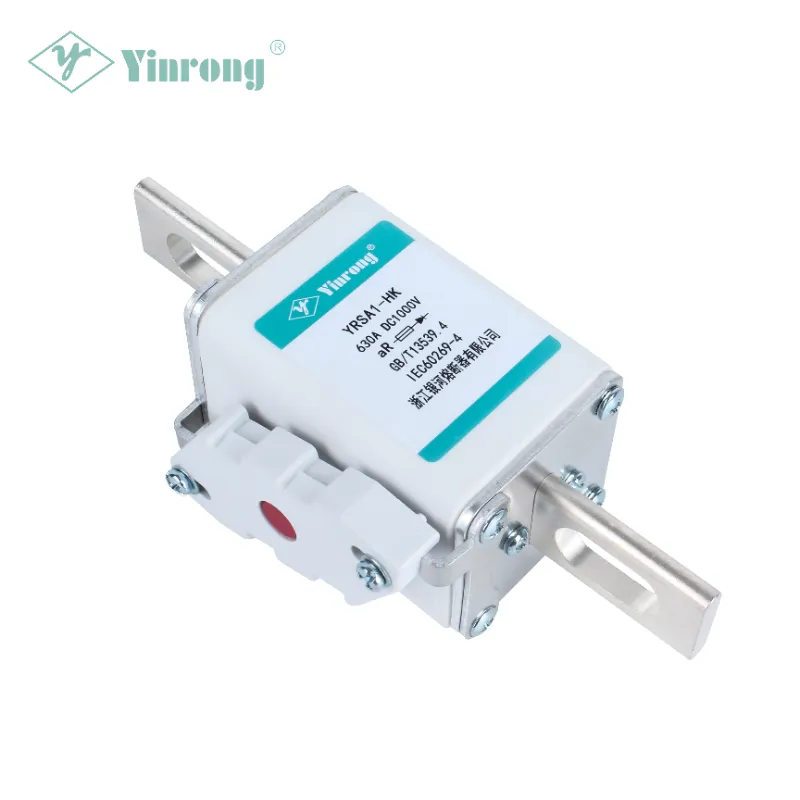

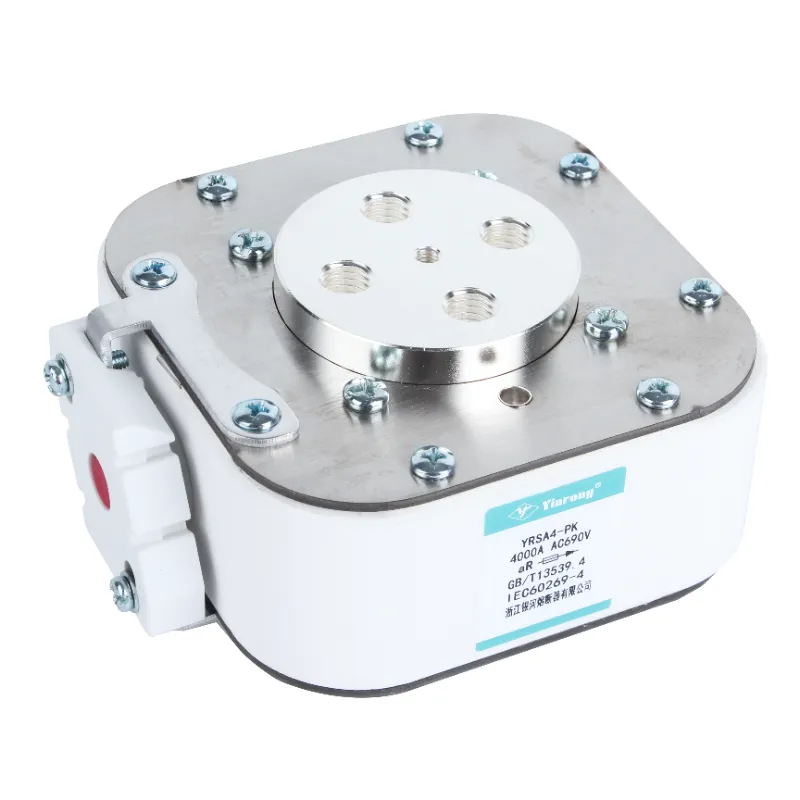

De YRSA-serie van Zhejiang Galaxy Fuse dekt nominale spanningen van 690V tot 1500V en nominale stromen van 10A tot 3000A, met verzilverde puur koperen of puur zilveren zekeringelementen met variabele doorsnede, gehuisvest in zeer sterke aluminiumoxide keramische buizen, met zeer zuiver kwartszand als boogdovende medium.

3. I²t-coördinatie: de kernparameter van Matching Design

I²t (ampère-kwadraat-seconden) is de meest kritische kwantitatieve indicator bij de selectie van zekeringen en contactors.

Relaties met selectiebeperkingen:

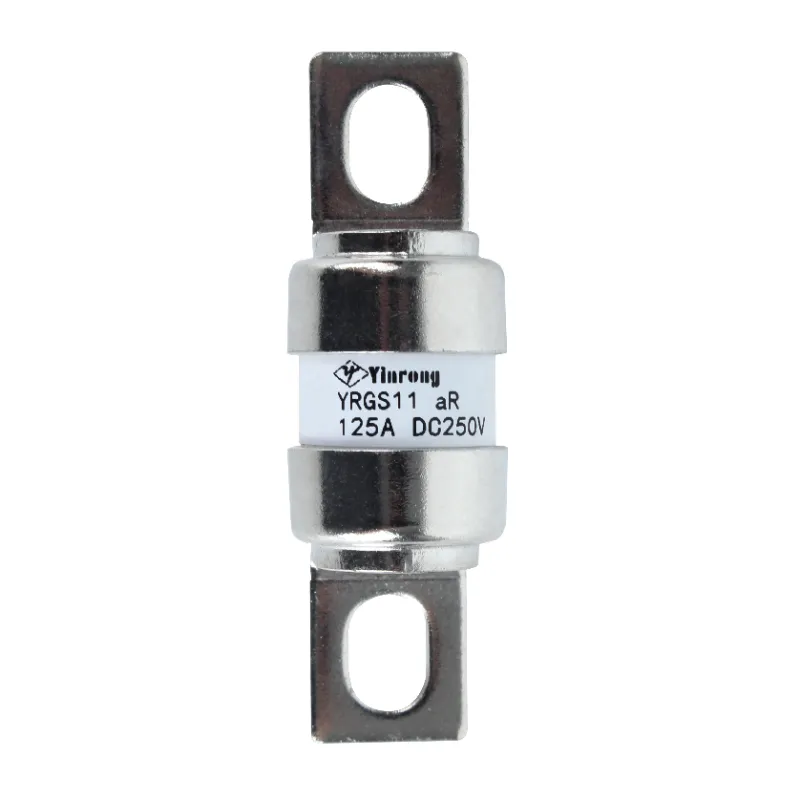

De snelwerkende zekeringenserie van Galaxy Fuse beschikt over lage I²t-waarden, een sterk stroombegrenzend vermogen en een hoog uitschakelvermogen, waardoor ze geschikt zijn voor kortsluitbeveiliging van halfgeleiderapparaten en complete apparatuur.

4. Tijd-huidige selectieve coördinatie

In een beveiligingsarchitectuur met meerdere niveaus moet het beveiligingsapparaat dat zich het dichtst bij het foutpunt bevindt als eerste in werking treden.

5. Omgevingstemperatuur en reductie

Laadstations worden ingezet in een breed scala aan omgevingen, met technische vereisten variërend van -40°C lage temperaturen tot +85°C hoge temperaturen. Zowel de zekeringen als de schakelaars moeten qua capaciteit worden verminderd op basis van de werkelijke omgevingstemperatuur.

IV. Galaxy Fuse: de professionele keuze voor DC-laadstationbescherming

Opgericht in 1980,Zhejiang Galaxy Zekering Co., Ltd. is een professionele zekeringonderneming die R&D, testen, productie, verkoop en import/export integreert. Als belangrijke onderneming onder het voormalige Ministerie van Machinebouw en een toonaangevende fabrikant van zekeringen in China, omvatten de belangrijkste producten van het bedrijf fotovoltaïsche gelijkstroomzekeringen, zekeringen voor nieuwe energievoertuigen en zekeringen voor laadstations. Producten voldoen aan IEC 60269, GB/T 13539.4 en andere internationale en binnenlandse normen, en worden geëxporteerd naar meer dan 80 landen en regio's, waaronder Europa, Amerika, Zuidoost-Azië en het Midden-Oosten.

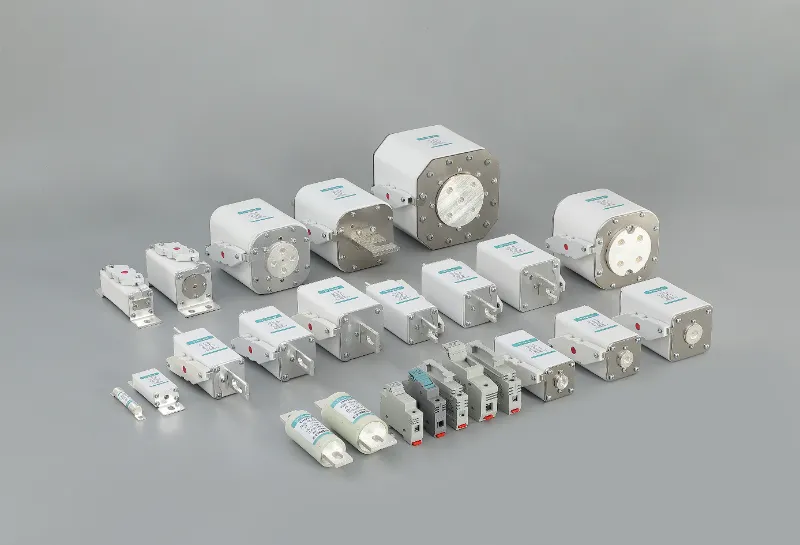

Aanbevolen DC-beschermingsproductserie voor laadstations

De belangrijkste technische voordelen van Galaxy Fuse

•Internationale certificeringen uit de volledige reeks: Meerdere series zijn geslaagd voor de TÜV-, UL-, CE- en CQC-certificeringen. Managementsystemen omvatten IATF 16949, ISO 9001, ISO 14001 en ISO 45001.

•Volwassen coördinatieoplossingen: Uitgebreide ervaring met technische coördinatie met reguliere DC-magneetschakelaars en volwassen selectieoplossingen.

•Volledige technische gegevensondersteuning: Biedt gemeten I²t-curven en uitschakelstroomcurven om nauwkeurige coördinatieberekeningen met contactors mogelijk te maken.

•Diepe technische accumulatie: Bezit meer dan 48 patenten op gebruiksmodellen en uitvindingen voor de productie van zekeringsproducten en werd in 2017 erkend als een nationale hightech onderneming.

•Industriestandaarddeelname: Producten voldoen aan GB/T 13539.4, IEC 60269 en meerdere andere internationale en binnenlandse normen.

V. Conclusie

De afstemming van schakelaars en zekeringen in DC-laadstations kan technisch als volgt worden samengevat: functionele gelaagdheid, timingcoördinatie en parameterinterlocking.

•De zekering zorgt voor kortsluitstroomonderbreking op microsecondenniveau om de veiligheid van IGBT/SiC en andere vermogenshalfgeleiders te garanderen.

•De contactor is verantwoordelijk voor het gecontroleerde schakelbeheer en het uitvoeren van normale start/stop- en noodisolatiecommando's.

•Deze twee dienen als wederzijdse back-upredundantie en vormen een dubbele veiligheidsbarrière.

Wanneer ze goed op elkaar zijn afgestemd, voert elk zijn eigen taken uit met gelaagde verdediging; wanneer deze niet op elkaar zijn afgestemd, variëren de gevolgen van het falen van de bescherming tot het doorbranden van apparatuur.

Met meer dan 40 jaar toewijding aan hoogwaardige R&D en productie van zekeringen, zet Galaxy Fuse zich in voor het leveren van veilige en betrouwbare circuitbeveiligingsoplossingen voor DC-laadstations.

Voor technische ondersteuning bij de zekeringselectie voor DC-laadstationbeveiligingssystemen of coördinatie met contactors, alstublieftNeem contact op met het technische team van Galaxy Fuse.
